Редуктор Ц2-250-31.5
- В наличии
- Код: 544255350
от 19 000 ₴
Редуктор Ц2-250-31.5
Редуктор Ц2-250-31.5 представляет собой специальный цилиндрический крановый горизонтальный механизм с эвольвентным зацеплением зубьев.
Компактное и прочное устройство используют в грузоподъёмных машинах и приводах общего назначения.
Условия применения редуктора Ц2-250-31.5:
- стабильная работа при различных нагрузках;
- возможность изготовления в разных климатических исполнениях;
- вращение валов возможно в обе стороны, окружная скорость зубчатых передач не должна превышать 12 м/с;
- длительный срок эксплуатации;
- частота вращения входного вала — от 600 до 1500 об/мин.
Заказать Ц2-250-31.5 и другие устройства вы можете, позвонив нам или оставив заявку на сайте. Сотрудничая с компанией «КрепЗевс», вы получаете качественный товар, поскольку все устройства перед отправкой проходят дополнительные проверки. Мы предоставляем гарантию от производителя на 12 месяцев, а также обеспечиваем 100 % выполнение всех условий договора. Доставка возможна во все регионы Украины.
Размеры цилиндрического кранового редуктора Ц2-250-31.5:
|
Awт |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
150 |
100 |
285 |
210 |
260 |
310 |
160 |
18 |
– |
515 |
400 |
75 |
183 |
220 |
280 |
22 |
4 |
Варианты сборки редуктора Ц2-250-31.5:
Технические характеристики редуктора Ц2-250-31.5:
|
Передаточное число |
31.5 |
||
|
Крутящий момент на выходном валу, Н·м |
Режим работы |
Непрерывный Б (ПВ = 100 %) |
800 |
|
Очень тяжёлый ДВ (ПВ = 60 %) |
900 |
||
|
Тяжёлый В (ПВ = 40 %) |
1200 |
||
|
Средний С (ПВ = 25 %) |
2300 |
||
|
Лёгкий Л (ПВ = 15 %) |
3300 |
||
|
Частота вращения быстроходного вала, об/мин |
1500 |
||
|
Радиальная нагрузка на входной вал, Н |
Режим работы |
Непрерывный Б (ПВ = 100 %) |
400 |
|
Тяжёлый В (ПВ = 40 %) |
400 |
||
|
Средний С (ПВ = 25 %) |
600 |
||
|
Лёгкий Л (ПВ = 15 %) |
810 |
||
|
Радиальная нагрузка на выходной вал, Н |
Режим работы |
Непрерывный Б (ПВ = 100 %) |
7000 |
|
Очень тяжёлый ДВ (ПВ = 60 %) |
6300 |
||
|
Тяжёлый В (ПВ = 40 %) |
8600 |
||
|
Средний С (ПВ = 25 %) |
12000 |
||
|
Лёгкий Л (ПВ = 15 %) |
14000 |
||
|
Масса редуктора, кг |
128 |
||
Размеры конических концов валов цилиндрического кранового редуктора Ц2-250-31.5:
|
Входной вал |
Выходной вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
30 |
M20×1.5 |
80 |
58 |
5 |
15.55 |
65 |
M42×3 |
140 |
105 |
16 |
33.88 |
Размеры цилиндрического конца выходного вала кранового редуктора Ц2-250-31.5:
|
Выходной вал |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
65r6 |
32 |
M10 |
105 |
20 |
18 |
71 |
2 |
255 |
Размеры конца выходного вала, выполненного в виде зубчатой полумуфты редуктора Ц2-250-31.5:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
20 |
147 |
72F8 |
95 |
198 |
8 |
38 |
3.5 |
40 |

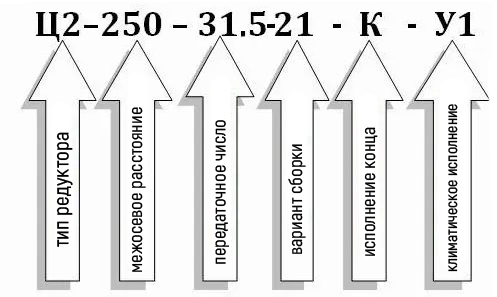

Пример условного обозначения редуктора Ц2-250-31.5 при заказе:
| Основные | |
|---|---|
| Производитель | Зевс |
| Страна производитель | Украина |
| Состояние | Новое |
| Тип | Редуктор |
| Тип редуктора | Цилиндрический |
| Тип комплектующего | Корпус |
| Материал корпуса | Чугун |
| Количество рабочих ступеней | 2 |
| Пользовательские характеристики | |
| Цвет корпуса | Красный|Серый|Синий |
| КПД | 97% |
| Вес редуктора | 128 кг |
| Кількість олії в редукторі | 3 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Передавальне число | 31.5 |
| Гарантія | 1 год |
| Діаметр осі валу | по согласованию |
| Термообробка зуб'їв | Да |
| Електродвигун | отечественный |
| Типи валів | конический, цилиндрический, в виде зубчатой полумуфты |
- Цена: от 19 000 ₴
