Редуктор Ц2-250-40
- В наявності
- Код: 544260792
від 18 500 ₴
Редуктор Ц2-250-40
Редуктор Ц2-250-40 – спеціальний циліндричний крановий пристрій для вантажопідіймальних механізмів і приводів загального призначення. Його можна експлуатувати в приміщенні або на відкритому повітрі під навісом.
Умови застосування редуктора Ц2-250-40:
- робота в помірно запиленому неагресивному середовищі;
- обертання валів можливе в обидва боки без переважного напрямку;
- колова швидкість зубчастих передач не повинна перевищувати 12 м/с;
- коефіцієнт корисної дії перевищує 98 %.
Замовити Ц2-250-40 та інші пристрої ви можете, зателефонувавши нам або залишивши заявку на сайті. Співпрацюючи з компанією «КрепЗевс», ви отримуєте якісний товар, оскільки всі пристрої перед відправленням проходять додаткові перевірки. Ми надаємо гарантію від виробника на 12 місяців, а також забезпечуємо 100 % виконання всіх умов договору. Доставка можлива в усі регіони України.
Розміри циліндричного кранового редуктора Ц2-250-40:
|
Awт |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
150 |
100 |
285 |
210 |
260 |
310 |
160 |
18 |
– |
515 |
400 |
75 |
183 |
220 |
280 |
22 |
4 |
Варіанти складання редуктора Ц2-250-40:
Технічні характеристики редуктора Ц2-250-40:
|
Передавальне число |
40 |
||
|
Крутний момент на вихідному валу, Н·м |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
800 |
|
Дуже важкий ДВ (ПВ = 60 %) |
800 |
||
|
Важкий В (ПВ = 40 %) |
1200 |
||
|
Середній С (ПВ = 25 %) |
2300 |
||
|
Легкий Л (ПВ = 15 %) |
3400 |
||
|
Частота обертання швидкохідного вала, об/хв |
1500 |
||
|
Радіальне навантаження на вхідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
400 |
|
Важкий В (ПВ = 40 %) |
400 |
||
|
Середній С (ПВ = 25 %) |
600 |
||
|
Легкий Л (ПВ = 15 %) |
650 |
||
|
Радіальне навантаження на вихідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
7000 |
|
Дуже важкий ДВ (ПВ = 60 %) |
6300 |
||
|
Важкий В (ПВ = 40 %) |
8600 |
||
|
Середній С (ПВ = 25 %) |
12000 |
||
|
Легкий Л (ПВ = 15 %) |
14500 |
||
|
Маса редуктора, кг |
128 |
||
Розміри конічних кінців валів циліндричного кранового редуктора Ц2-250-40:
|
Вхідний вал |
Вихідний вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
30 |
M20×1.5 |
80 |
58 |
5 |
15.55 |
65 |
M42×3 |
140 |
105 |
16 |
33.88 |
Розміри циліндричного кінця вихідного вала кранового редуктора Ц2-250-40:
|
Вихідний вал |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
65r6 |
32 |
M10 |
105 |
20 |
18 |
71 |
2 |
255 |
Розміри кінця вихідного вала, виконаного у вигляді зубчастої напівмуфти редуктора Ц2-250-40:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
20 |
147 |
72F8 |
95 |
198 |
8 |
38 |
3.5 |
40 |

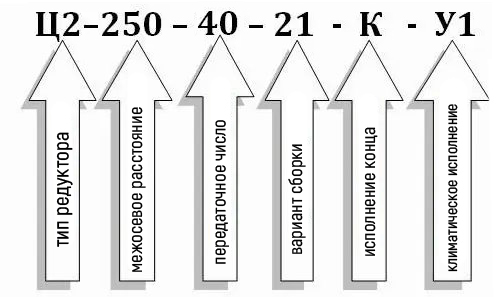

Приклад умовного позначення редуктора Ц2-250-40 під час замовлення:
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Чавун |
| Кількість робочих ступенів | 2 |
| Користувацькі характеристики | |
| Колір корпусу | Червоний | Сірий | Синій |
| ККД | 97% |
| Вага редуктора | 128 кг |
| Кількість олії в редукторі | 3 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Передавальне число | 40 |
| Гарантія | 1 рік |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої напівмуфти |
- Ціна: від 18 500 ₴
