Редуктор Ц2-350-10
- В наявності
- Код: 544598732
від 40 625 ₴
Редуктор Ц2-350-10
Редуктор Ц2-350-10 встановлюють для зміни крутного моменту та частоти обертання вала в приводах кранового обладнання. Завдяки універсальності пристрій також використовують у приводах загального призначення. Агрегат розміщений у міцному сталевому або чавунному корпусі.
Температура навколишнього середовища під час експлуатації має бути в межах від −40 до +50 °C. Обладнання може працювати як цілодобово, так і з періодичними зупинками. Такі механізми часто обирають завдяки їхній надійності та невибагливості в експлуатації.
Замовляючи обладнання в компанії «КрепЗевс», ви отримуєте низку переваг:
- гарантія та ціни від виробника;
- наші менеджери враховують побажання клієнта й допомагають підібрати необхідний пристрій;
- висока якість товару, оскільки всі редуктори проходять додаткову перевірку;
- 100 % виконання умов договору в зазначені строки;
- доставка по всій Україні.
Розміри циліндричного кранового редуктора Ц2-350-10:
|
Awт |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
200 |
150 |
400 |
280 |
330 |
410 |
212 |
25 |
– |
700 |
550 |
100 |
238 |
300 |
345 |
26 |
6 |
Варіанти складання редуктора Ц2-350-10:
Технічні характеристики редуктора Ц2-350-10:
|
Передавальне число |
10 |
||
|
Крутний момент на вихідному валу, Н·м |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
2100 |
|
Дуже важкий ДВ (ПВ = 60 %) |
2120 |
||
|
Важкий В (ПВ = 40 %) |
3000 |
||
|
Середній С (ПВ = 25 %) |
5000 |
||
|
Легкий Л (ПВ = 15 %) |
7000 |
||
|
Частота обертання швидкохідного вала, об/хв |
1500 |
||
|
Радіальне навантаження на вхідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
800 |
|
Важкий В (ПВ = 40 %) |
1100 |
||
|
Середній С (ПВ = 25 %) |
2700 |
||
|
Легкий Л (ПВ = 15 %) |
2900 |
||
|
Радіальне навантаження на вихідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
11500 |
|
Дуже важкий ДВ (ПВ = 60 %) |
10000 |
||
|
Важкий В (ПВ = 40 %) |
13700 |
||
|
Середній С (ПВ = 25 %) |
17500 |
||
|
Легкий Л (ПВ = 15 %) |
20000 |
||
|
Маса редуктора, кг |
275 |
||
Розміри конічних кінців валів циліндричного кранового редуктора Ц2-350-10:
|
Вхідний вал |
Вихідний вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
40 |
M24×2 |
110 |
82 |
10 |
20.9 |
85 |
M56×4 |
170 |
130 |
20 |
43.75 |
Розміри циліндричного кінця вихідного вала кранового редуктора Ц2-350-10:
|
Вихідний вал |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
85r6 |
50 |
M12 |
130 |
22 |
22 |
93 |
2 |
320 |
Розміри кінця вихідного вала, виконаного у вигляді зубчастої напівмуфти редуктора Ц2-350-10:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
30 |
252 |
110F8 |
140 |
255 |
10 |
60 |
6 |
40 |

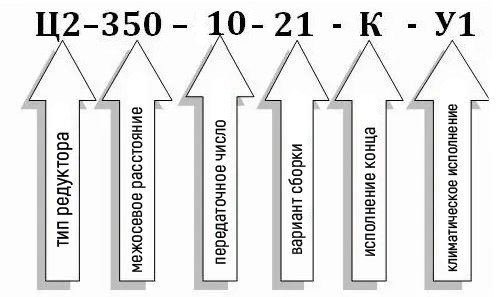

Приклад умовного позначення редуктора Ц2-350-10 під час замовлення:
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Сталь, Чавун |
| Кількість робочих ступенів | 2 |
| Користувацькі характеристики | |
| Колір корпусу | Червоний | Сірий | Синій |
| ККД | 97% |
| Вага редуктора | 275 кг |
| Кількість олії в редукторі | 7 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Передавальне число | 10 |
| Гарантія | 1 рік |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої напівмуфти |
- Ціна: від 40 625 ₴
