Редуктор Ц2-400-40
Редуктор Ц2-400-40 – циліндричний крановий пристрій, призначений для зміни крутного моменту та частоти обертання вала в приводах.
Редуктор не рекомендується встановлювати в сильно запиленому приміщенні. Вали можуть обертатися в обидва боки. Колова швидкість зубчастих передач не повинна перевищувати 12 м/с, а частота обертання вхідного вала має бути в межах від 600 до 1500 об/хв.
Замовити редуктор ви можете на нашому сайті, залишивши заявку. Також можна зателефонувати нашим менеджерам, які нададуть повні технічні характеристики необхідного пристрою. Співпрацюючи з компанією «КрепЗевс», ви отримуєте товар високої якості. Ми надаємо гарантію від виробника на 12 місяців. Усі пристрої проходять перевірки, що унеможливлюють наявність навіть найменшого браку. Доставка можлива по всій Україні зручним для вас способом.
Розміри циліндричного кранового редуктора Ц2-400-40:
|
Awт |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
250 |
150 |
500 |
320 |
380 |
505 |
265 |
27 |
– |
805 |
640 |
150 |
286 |
325 |
375 |
33 |
6 |
Варіанти складання редуктора Ц2-400-40:
Технічні характеристики редуктора Ц2-400-40:
|
Передавальне число |
40 |
||
|
Крутний момент на вихідному валу, Н·м |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
3100 |
|
Дуже важкий ДВ (ПВ = 60 %) |
3750 |
||
|
Важкий В (ПВ = 40 %) |
4600 |
||
|
Середній С (ПВ = 25 %) |
7300 |
||
|
Легкий Л (ПВ = 15 %) |
14000 |
||
|
Частота обертання швидкохідного вала, об/хв |
1500 |
||
|
Радіальне навантаження на вхідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
900 |
|
Важкий В (ПВ = 40 %) |
960 |
||
|
Середній С (ПВ = 25 %) |
2100 |
||
|
Легкий Л (ПВ = 15 %) |
2600 |
||
|
Радіальне навантаження на вихідний вал, Н |
Режим роботи |
Безперервний Б (ПВ = 100 %) |
13600 |
|
Дуже важкий ДВ (ПВ = 60 %) |
14000 |
||
|
Важкий В (ПВ = 40 %) |
16900 |
||
|
Середній С (ПВ = 25 %) |
21000 |
||
|
Легкий Л (ПВ = 15 %) |
29000 |
||
|
Маса редуктора, кг |
385 |
||
Розміри конічних кінців валів циліндричного кранового редуктора Ц2-400-40:
|
Вхідний вал |
Вихідний вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
50 |
M36×3 |
110 |
82 |
12 |
25.95 |
95 |
M64×4 |
170 |
130 |
22 |
48.75 |
Розміри циліндричного кінця вихідного вала кранового редуктора Ц2-400-40:
|
Вихідний вал |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
95r6 |
50 |
M12 |
130 |
22 |
25 |
104 |
2 |
350 |
Розміри кінця вихідного вала, виконаного у вигляді зубчастої напівмуфти редуктора Ц2-400-40:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
|||||||
|
30 |
252 |
110F8 |
140 |
280 |
10 |
60 |
6 |
40 |

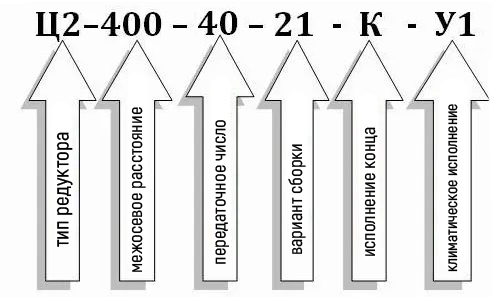

Приклад умовного позначення редуктора Ц2-400-40 під час замовлення:
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Сталь, Чавун |
| Кількість робочих ступенів | 2 |
| Користувацькі характеристики | |
| Колір корпусу | Червоний | Сірий | Синій |
| ККД | 97% |
| Вага редуктора | 385 кг |
| Кількість олії в редукторі | 12 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Передавальне число | 40 |
| Гарантія | 12 місяців |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої напівмуфти |
