Мотор-редуктор 3МП-50 (1 ступінь, 112 об/хв)

Мотор-редуктор 3МП-50 (1 ступінь, 112 об/хв)

Планетарний мотор-редуктор 3МП-50 (1 ступінь, 112 об/хв) – механізм, що встановлюється у приводи промислових машин для збільшення та передавання крутного моменту, а також зниження навантаження на двигун. Пристрій потрібно підбирати за такими критеріями:

Усі ці параметри вказуються в паспорті пристрою, а також у його маркуванні.

• міжосьова відстань;
• частота обертання вхідного та вихідного валів;
• крутний момент;
• марка та потужність двигуна;
• діапазон передатних чисел;
• радіально-консольне навантаження;
• конструкція валів;
• монтажне виконання.

Мотор-редуктор 3МП-50 (1 ступінь, 112 об/хв) складається з механічної редукторної частини та електродвигуна АІР132S6 потужністю 5,5 кВт. Частота обертання вихідного вала – 112 об/хв, номінальний крутний момент 455 Н•м. ККД цієї моделі - 98%.

Перетворювач може експлуатуватися в неагресивному середовищі без вмісту вибухонебезпечних газів за температури від -45 до +45 градусів. Рекомендована вологість – 80%, концентрація пилу – до 10 мг/м³.

Умови використання мотор-редуктора 3МП-50

Основні технічні характеристики мотор-редуктора 3МП-50 (1 ступінь, 112 об/хв)

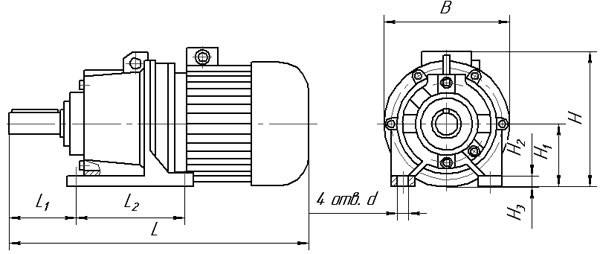

Габаритні та приєднувальні розміри мотор-редуктора 3МП-50 (виконання - на лапах)

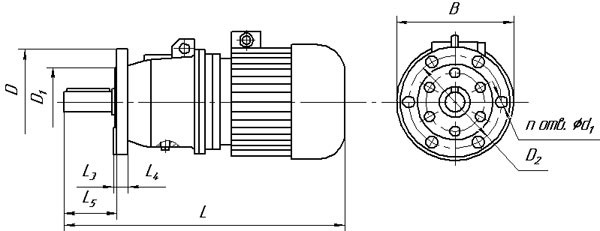

Габаритні та приєднувальні розміри мотор-редуктора 3МП-50 (виконання - фланець)

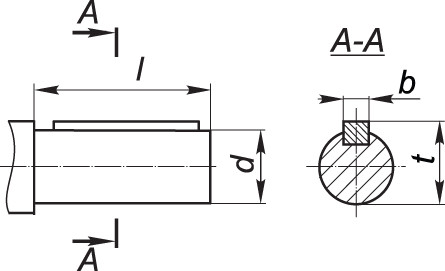

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-50

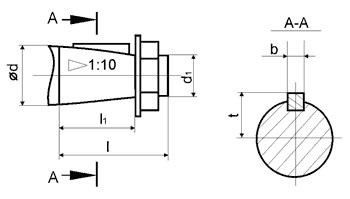

Приєднувальні розміри конічних валів мотор-редуктора 3МП-50

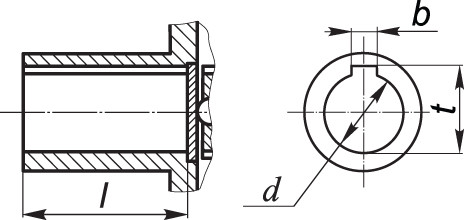

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-50
