Редуктор РМ-1000-22.4-11
- В наявності
- Код: 721375356
від 165 625 ₴
Циліндричний редуктор РМ-1000-22.4-11, варіант складання 11
Редуктор РМ-1000-22.4-11 є механізмом із циліндричною передачею та двома ступенями. Відповідно до варіанта складання 11 кінці валів виходять з одного боку чавунного корпусу.
Завдяки своїм конструктивним особливостям редуктори мають високий показник ККД, а також підвищену кінематичну точність передачі.
Варіант складання редуктора
Умови застосування
|
Опис |
Характеристика |
|
Тип навантаження |
Постійне або змінне, одного напрямку або реверсивне |
|
Режими роботи |
Тривалий або з періодичними зупинками |
|
Обертання валів |
У будь-який бік |
|
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
|
Температура зовнішнього середовища |
Від –40 до +50 °C |
|
Кліматичне виконання, категорія розміщення |
У і Т, категорії розміщення I–IV відповідно до ГОСТ 15150-69 |
|
Робота в умовах підвищеної запиленості |
Допускається |
Компанія «КрепЗевс» надає можливість придбати редуктори РМ за ціною нижче ринкової, виготовлені відповідно до варіантів складання, зазначених у ГОСТ 20373-94. Редуктори виготовляються на сучасному обладнанні із застосуванням передових технологій. Ми завжди відправляємо замовлення в обумовлені строки, надаємо гарантію на всі товари та детальну консультацію щодо наших виробів.
У комплекті з пристроями ви отримуєте повний пакет сертифікаційних документів, що підтверджують якість виробу. Доставка можлива по всій території України.
Технічні характеристики редуктора РМ-1000-22.4
|
Передавальне число, u |
Фактичне передавальне число, u1 |
ККД, % |
Маса редуктора, кг |
AwΣ |
AwТ |
AwБ |
Об’єм мастила, що заливається, л |
|
22.4 |
23.34 |
98 |
2122 |
1000 |
600 |
400 |
55 |
|
Частота обертання вхідного вала, об/хв |
Допустимий крутний момент на вихідному валу під час роботи редуктора в повторно-короткочасних режимах, Н•м, для передавального числа |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||
|
22.4 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) |
Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти |
|
|
600 |
186000 |
13000 |
176000 |
199000 |
|
750 |
178500 |
12000 |
164000 |
184300 |
|
1000 |
168500 |
10500 |
150000 |
168200 |
|
1250 |
152000 |
10000 |
134000 |
157000 |
|
1500 |
– |
9100 |
128000 |
154000 |
Габаритні та приєднувальні розміри редуктора РМ-1000
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
d |
n |
|
1896 |
1350 |
1050 |
350 |
695.5 |
550 |
660 |
660 |
590 |
472 |
965 |
400 |
200 |
40 |
32 |
8 |
Розміри конічних кінців вхідного та вихідного валів редуктора РМ
|
Редуктор |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
РМ-1000 |
вхідний |
90 |
83.50 |
M64×4 |
130 |
170 |
130 |
22 |
14 |
5 |

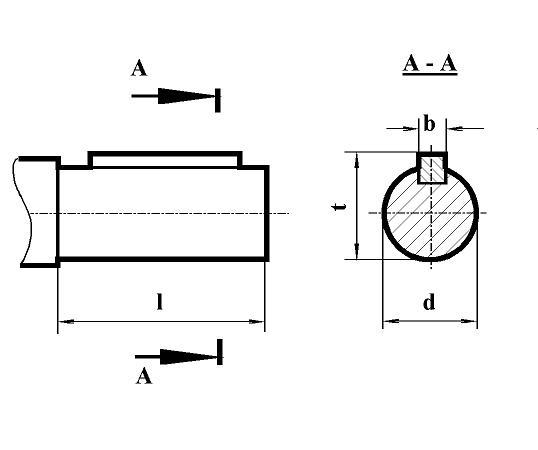

Розміри циліндричних кінців вхідного та вихідного валів редуктора РМ
|
Редуктор |
Вал |
d2 |
d1 |
l |
l1 |
b |
h |
t |
|
РМ-1000 |
вихідний |
150 m6 |
170 |
695.5 |
200 |
36 |
162 |
– |
Приєднувальні розміри тихохідного вала у вигляді зубчастої напівмуфти редуктора РМ
|
Редуктор |
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
РМ-1000 |
вихідний |
10 |
48 |
60 |
70 |
72 |
40 |
85 |
200 f7 |
280 f9 |

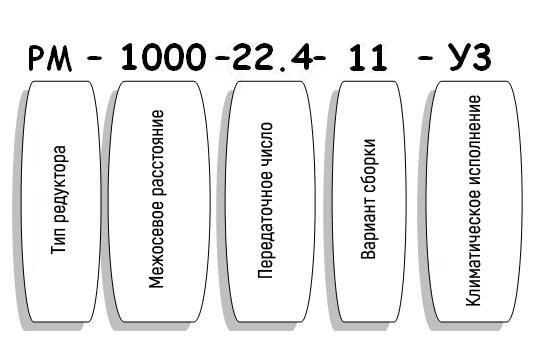

Умовне позначення редуктора РМ-1000
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Матеріал корпусу | Чавун, Алюміній |
| Тип корпусу | Литий |
| Кількість робочих ступенів | 2 |
| Розташування валів редуктора | Горизонтальне |
| Користувацькі характеристики | |
| Тип робочого навантаження | Постійна, змінна, одного напрямку, реверсивна |
| Колір | синій, червоний, сірий |
| Матеріал виготовлення валів | сталь 45 і 40Х |
| Передавальне число | 22.4 |
| Гарантія | 12 місяців |
| КПД, не менше | 98 |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої муфти |
| Частота обертання вхідного валу | 1500 об./хв |
- Ціна: від 165 625 ₴
