Редуктор Ц2У-100-12.5-11
- В наявності
- Код: 724881258
від 12 544 ₴
Редуктор Ц2У-100-12.5-11 двоступінчастий циліндричний вузький
Редуктори циліндричного типу – один із найпоширеніших видів перетворювачів сучасних серій. У нас ви можете замовити редуктор Ц2У-100-12.5-11 для використання як універсального промислового перетворювача крутного моменту.
Отримання та передавання потужності редуктором здійснюються завдяки підключенню пристроїв до кінців вихідного та вхідного валів. Їх просторове розташування й кількість можна визначити виходячи з варіанта складання.
Найповнішу інформацію про пристрої, які вас цікавлять, ви можете уточнити у наших менеджерів. Фахівці компанії «КрепЗевс» допоможуть вам зробити раціональний вибір без переплат у повній відповідності до вимог експлуатації.
Купити редуктор Ц2У у нашій компанії дуже просто! Телефонуйте за номерами, зазначеними на сайті, або залиште своє повідомлення в чаті, і ми практично миттєво запропонуємо вам найкращий варіант із доставкою по Україні.
Варіант складання редуктора Ц2У

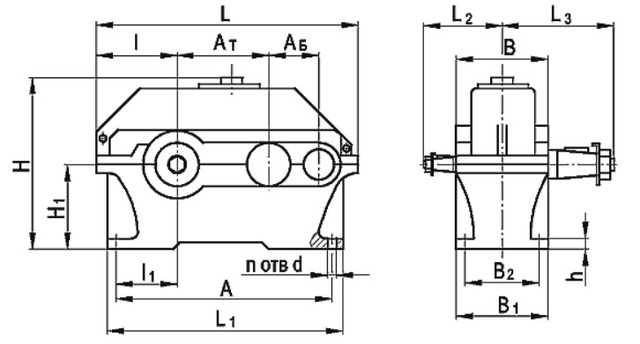

Конструкція редуктора Ц2У-100
Габаритні та приєднувальні розміри
|
Тип редуктора |
Розміри, мм |
n, шт. |
h, мм |
|||||||||||||||
|
awт |
awб |
L |
L1 |
l |
l1 |
L2 |
L3 |
H |
H1 |
A |
B |
B1 |
B2 |
d |
чавунний корпус |
алюмінієвий корпус |
||
|
не більше |
||||||||||||||||||
|
Ц2У-100 |
100 |
80 |
390 |
325 |
136 |
85 |
136 |
165 |
230 |
112 |
290 |
155 |
145 |
109 |
15 |
4 |
– |
20+3−2 |
Основні технічні характеристики
|
Показник редуктора |
Типорозмір редуктора |
||
|
Ц2У-100 |
|||
|
Номінальне передавальне число |
12.5 |
||
|
Номінальний крутний момент на вихідному валу під час тривалої роботи з постійним навантаженням, Н·м |
Безперервний (Н) |
315 |
|
|
Номінальний крутний момент на вихідному валу під час роботи редуктора в повторно-короткочасних режимах, Н·м |
Важкий (Т) |
315 |
|
|
Середній (С) |
315 |
||
|
Легкий (Л) |
315 |
||
|
Допустиме радіальне консольне навантаження, прикладене посередині посадкової частини, Н |
Вхідного вала Fвх |
Безперервний (Н) |
500 |
|
Важкий (Т) |
500 |
||
|
Середній (С) |
500 |
||
|
Легкий (Л) |
500 |
||
|
Вихідного вала Fвих |
Безперервний (Н) |
4500 |
|
|
Важкий (Т) |
4500 |
||
|
Середній (С) |
4500 |
||
|
Легкий (Л) |
4500 |
||
|
ККД, не менше |
0.97 |
||
|
Маса редуктора, кг, не більше |
з чавунним корпусом |
37 |
|
|
з алюмінієвим корпусом |
21 |
||

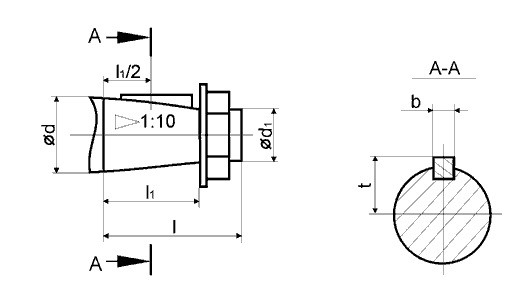

Розміри конічних кінців вхідного та вихідного валів
|
Вал |
d |
d1 |
l |
l1 |
b |
t |
|
Вхідний |
20 |
М12×1.25 |
50 |
36 |
4 |
10.6 |
|
Вихідний |
35 |
М20×1.5 |
80 |
58 |
6 |
18.55 |

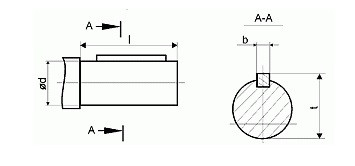

Розміри циліндричних кінців валів редукторів Ц2У
|
Вал |
d |
l |
b |
t |
|
Вхідний |
18k6 |
36 |
6 |
20.5 |
|
Вихідний |
30m6 |
58 |
8 |
33 |
Типорозміри підшипників
|
Вхідний вал (швидкохідний) |
Кількість |
Проміжний вал |
Кількість |
Вихідний вал (тихохідний) |
Кількість |
|
7604 |
2 |
7604 |
2 |
7307А |
2 |

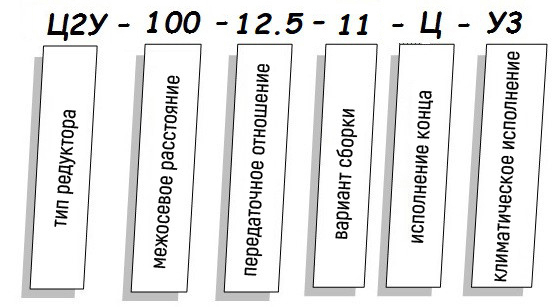

Умовне позначення редуктора
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Чавун, Алюміній |
| Кількість робочих ступенів | 2 |
| Розташування валів редуктора | Горизонтальне |
| Користувацькі характеристики | |
| Колір корпусу | Червоний | Сірий | Синій |
| ККД | 97% |
| Вага редуктора | 37 кг |
| Кількість олії в редукторі | 1.1 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Передавальне число | от 8 до 40 |
| Гарантія | 12 місяців |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, у формі зубчастої напівмуфти |
| Крутний момент на вихідному валу | 315 Нм |
- Ціна: від 12 544 ₴
