Редуктор Ч-80-12.5-51
- В наявності
- Код: 749923452
від 12 300 ₴
Черв'ячний редуктор Ч-80-12.5, варіант складання 51
Виготовлення редуктора Ч-80-12.5-51 здійснюється з урахуванням особливостей тієї конструкції, частиною якої він буде.
Щоб використання пристрою відбувалося коректно та не спричиняло труднощів, слід враховувати варіант складання черв'ячного редуктора. Варіант складання 51 передбачає наявність двох виходів тихохідного вала та одного швидкохідного.

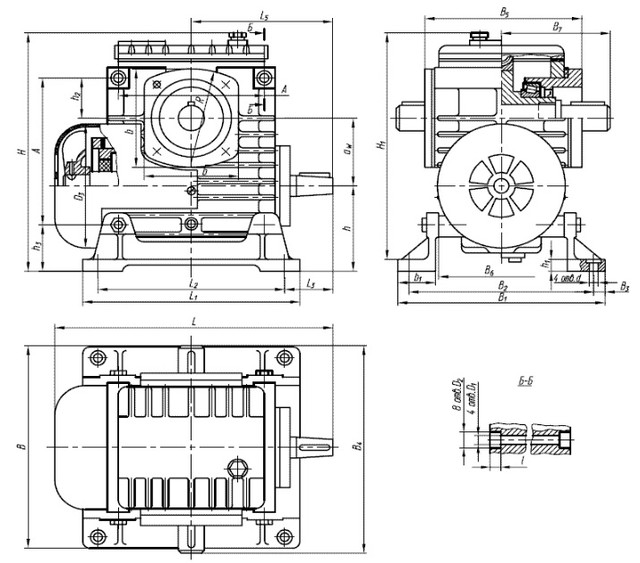

Конструкція редуктора Ч-80
Варіант складання редуктора
Умови застосування редуктора Ч
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне або змінне |
|
Напрямок обертання валів |
У будь-який бік |
|
Режим роботи |
Безперервний або з періодичними зупинками |
|
Частота обертання вхідного вала, не більше |
1800 об/хв |
|
Зовнішнє середовище |
Нейтральне, неагресивне та незаймисте |
|
Кліматичне виконання |
У, Т для категорій розміщення 1–3 та УХЛ, О для категорії розміщення 4 |
Купити редуктор Ч-80 в Україні найвигідніше у вітчизняного виробника
У компанії «КрепЗевс» ви завжди знайдете в безпосередній наявності або під замовлення черв'ячні редуктори в усіх необхідних варіантах складання. Зателефонуйте нам у будь-який зручний час, залишайте онлайн-заявки та консультуйтеся з досвідченими співробітниками щодо нюансів використання перетворювача, який вас зацікавив.
Доставляються редуктори Ч у будь-який регіон України перевіреними транспортними компаніями! Багато перетворювачів є в безпосередній наявності, тому вони можуть бути відправлені вам у найкоротші строки.

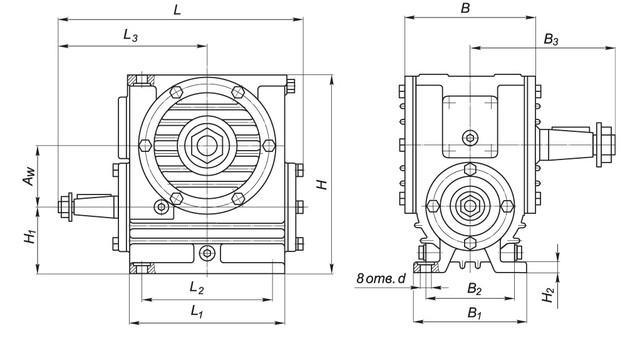

Габаритні та приєднувальні розміри черв'ячного редуктора Ч
|
A |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L |
L1 |
L2 |
L3 |
d |
|
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |

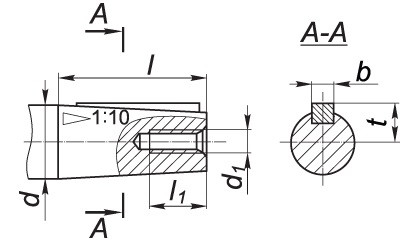

Приєднувальні розміри швидкохідного вала редуктора Ч
|
Редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |

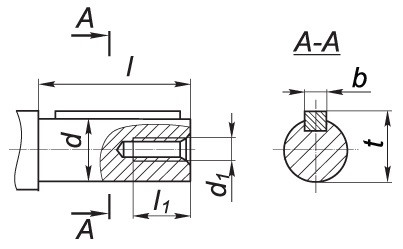

Приєднувальні розміри тихохідного вала редуктора Ч
|
Редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
Ч-80 |
35k6 |
М8 |
80 |
20 |
10 |
38 |

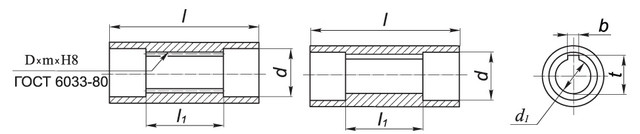

Приєднувальні розміри порожнистих валів редуктора Ч
|
Редуктор |
d |
d1 |
l |
l1 |
b |
t |
D × m × H8 |
|
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 × 1,5 × H8 |

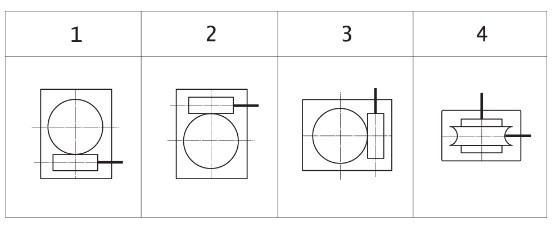

Варіанти розташування черв'ячної пари

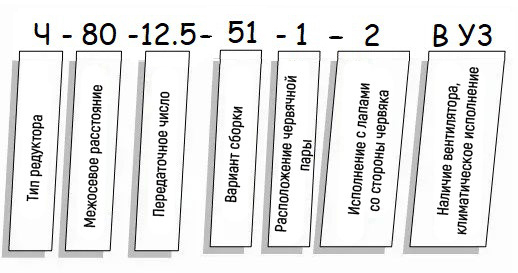

Приклад умовного позначення
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Черв'ячний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Чавун |
| Тип корпусу | Литий |
| Кількість робочих ступенів | 1 |
| Максимальний крутний момент | 300 нм |
| Розташування валів редуктора | Горизонтальне |
| Додаткові характеристики | |
| Спосіб кріплення | На лапки |
| Користувацькі характеристики | |
| Тип робочого навантаження | Постійна, змінна, одного напрямку, реверсивна |
| Колір корпусу | Червоний | Сірий | Синій |
| ККД | 58% |
| Кількість олії в редукторі | 1 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Номінальне передаточне число | 12.5 |
| Передавальне число | от 8 до 80 |
| Гарантія | 1 рік |
| КПД, не менше | 58 |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Частота обертання вхідного валу | 1800 об./хв |
