Редуктор 1Ц2У-100-12.5-12
- В наявності
- Код: 712544075
від 12 544 ₴
Циліндричний редуктор 1Ц2У-100-12.5-12, варіант складання 12
Циліндричний редуктор 1Ц2У-100-12.5-12 виготовляють у різних варіантах складання, але одним із найпоширеніших є варіант 12, зазначений у типорозмірі пристрою.
Згідно з ГОСТ 20373-94, у якому наведені варіанти складання перетворювачів циліндричного та інших типів, варіант 12 має два кінці валів – один швидкохідного та один тихохідного. Вони розташовані з різних боків корпусу. Тихохідний вал 1Ц2У-100 може бути виконаний із конічним або циліндричним кінцем.
Варіант складання редуктора
Умови застосування
|
Опис |
Характеристика |
|
Тип навантаження |
Постійне та змінне |
|
Напрямок навантаження |
Одного напрямку та реверсивне |
|
Обертання валів в обох напрямках |
Допускається |
|
Максимально допустима частота обертання вхідного вала |
1800 об/хв |
|
Тип атмосфери, запиленість |
I та II за ГОСТ 15150-69, не більше 10 мг/м3 |
|
Кліматичне виконання, категорія розміщення |
У та Т – категорії розміщення 1–3; УХЛ та О – категорія розміщення 4 за ГОСТ 15150-69 |
Де купити редуктор 1Ц2У
У компанії «КрепЗевс» ви завжди знайдете якісні вітчизняні перетворювачі, виготовлені на сучасному обладнанні кваліфікованим персоналом. У нас ви зможете купити редуктор 1Ц2У в Україні за вигідною вартістю, адже ми працюємо без посередників!
«КрепЗевс» завжди відправляє замовлення в узгоджений строк, надає гарантію 12 місяців на цей товар і докладно консультує з усіх питань!
Оптовим клієнтам – гідна знижка!

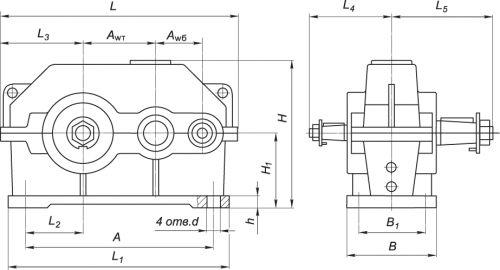

Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-100
Габаритні та приєднувальні розміри редуктора 1Ц2У-100, мм
| awт | awб | L | L1 | l | l1 | l2 | l3 | l4 | l5 | H | H1 | h | A | A1 | B | B1 | d |
| 100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 103 | 115 | 230 | 112 | 20+3−2 | 290 | 109 | 155 | 145 | 15 |
Основні технічні характеристики редуктора 1Ц2У-100
| Найменування технічних характеристик | 1Ц2У-100 | |
| Передавальні числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40 | |
| Допустиме радіальне консольне навантаження за безперервного режиму ПВ = 100%, Н | на швидкохідному валу | 500 |
| на тихохідному валу | 4500 | |
| Номінальний крутний момент на тихохідному валу за тривалої роботи з постійним навантаженням, Н•м | 315 | |
| ККД, не менше | 0.97 | |
| Маса редуктора з чавунним корпусом, кг, не більше | 37 | |
Приєднувальні розміри конічних валів редуктора 1Ц2У-100, мм
| Швидкохідний вал | Тихохідний вал | ||||||||||
| d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t |
| 20 | М12×1.25 | 50 | 36 | 4 | 10.6 | 35 | М20×1.5 | 80 | 58 | 6 | 18.55 |

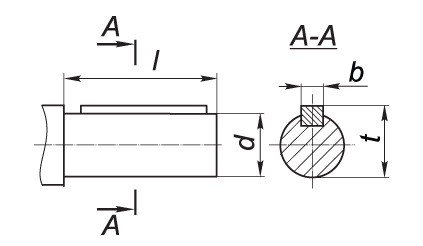

Приєднувальні розміри циліндричних валів редуктора 1Ц2У-100, мм
| Швидкохідний вал | Тихохідний вал | ||||||
| d | l | b | t | d | l | b | t |
| 18k6 | 36 | 6 | 20.5 | 30m6 | 58 | 8 | 33 |

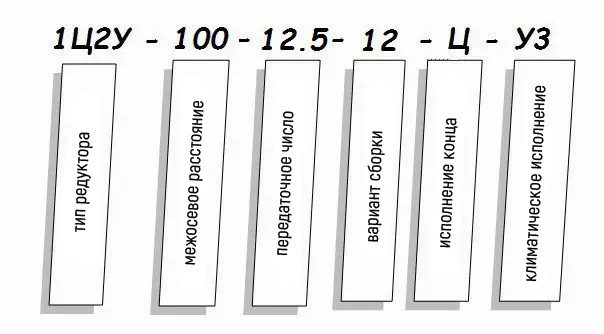

Умовне позначення редуктора 1Ц2У
| Основні | |
|---|---|
| Виробник | Зевс |
| Країна виробник | Україна |
| Стан | Новий |
| Тип | Редуктор |
| Тип редуктора | Циліндричний |
| Тип комплектуючого | Корпус |
| Матеріал корпусу | Чавун |
| Тип корпусу | Литий |
| Кількість робочих ступенів | 2 |
| Розташування валів редуктора | Горизонтальне |
| Додаткові характеристики | |
| Спосіб кріплення | На лапки |
| Користувацькі характеристики | |
| Колір корпусу | синій, червоний, сірий |
| Кількість олії в редукторі | 1.1 л |
| Матеріал виготовлення валів | стали 45 и 40Х |
| Номінальне передаточне число | 12.5 |
| Гарантія | 12 місяців |
| КПД, не менше | 97 |
| Діаметр осі валу | за узгодженням |
| Термообробка зуб'їв | Да |
| Електродвигун | вітчизняний |
| Типи валів | конічний, циліндричний, порожнистий (у формі зубчастої півмуфти) |
| Крутний момент на вихідному валу | 315 Нм |
| Частота обертання вхідного валу | 1800 об./хв |
| Напрямок різьблення | Правая |
- Ціна: від 12 544 ₴
