Редуктор РМ-350-31.5-11
- В наявності
- Код: 719321391
28 250 ₴
Циліндричний редуктор РМ-350-31.5 варіанта складання 11
Редуктор РМ-350-31.5-11 – це механічний перетворювач циліндричного типу, який встановлюють для зміни показників крутного моменту та частоти обертання. Область застосування включає багато сфер виробництва і промисловості.
Ми пропонуємо купити редуктор РМ-350-31.5, який має такі конструкційні особливості:
- Осі редуктора мають паралельне розташування у горизонтальній площині.
- Пристрій має два вали – тихохідний та швидкохідний.
- Кінці валів виходять на один бік.
- Редуктор має горизонтальне виконання.
Варіант складання редуктора
Умови застосування
| Опис | Характеристика |
| Тип навантаження | Постійний, змінний, одного напряму, ревервивний |
| Режими роботи | Тривалий або зі змінними зупинками |
| Обертання валів | У будь-який бік |
| Максимально допустима частота обертання вхідного вала | 1500 об/хв |
| Температура зовнішнього середовища | Від -40 до +50 градусів Цельсія |
| Кліматичне виконання, категорія розміщення | У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
| Робота в умовах підвищеної запиленості | Допускається |
Купити редуктор РМ, ціна якого є цілком прийнятною, ви можете на сайті компанії «Промпривод». Ми випускаємо редуктори різних варіантів складання, що суттєво полегшить вам пошук необхідного монтажного варіанту. Також зателефонувавши за телефоном, вказаним на сайті, ви отримуєте висококваліфіковану допомогу при виборі перетворювача. Наші спеціалісти нададуть вам всю необхідну інформацію та допоможуть в оформленні замовлення.
Ми продаємо, якісні перетворювачі з гарантією та всіма сертифікуючими документами, а також здійснюємо швидку доставку до будь-якого населеного пункту України.
Технічні характеристики редуктора РМ-350-31.5
| Передавальне число, u | Фактичне передавальне число, u1 | ККД, % | Маса редуктора, кг | AwЗ | AwT | AwБ | Об'єм олії, що заливається, л |
| 31.5 | 31.50 | 98 | 145 | 350 | 200 | 150 | 3.3 |
| Частота обертання вхідного валу, об/хв | Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел | Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н | ||
| 31.5 | Вхідний (швидкохідний) вал | Вихідний (тихохідний) | Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти | |
| 600 | 7700 | 3800 | 24000 | 18400 |
| 750 | 7600 | 3500 | 22500 | 16900 |
| 1000 | 7500 | 3100 | 20000 | 16000 |
| 1250 | 7400 | 2900 | 18500 | 14000 |
| 1500 | 7100 | 2900 | 17500 | 13700 |

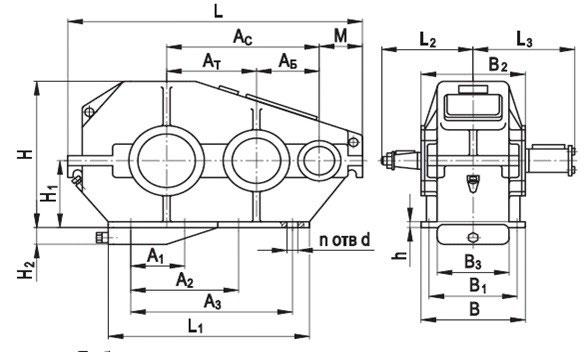

Габаритні та приєднувальні розміри редуктора РМ-350
| Aw | Aw2 | L | L1 | L2 | I | I1 | I2 | I3 | I4 |
| 350 | 200 | 710 | 260 | 269 | 415 | 310 | 45 | 60 | 238 |
| I5 | B | B1 | B2 | H | H1 | h | d | маса, кг | |
| 280 | 270 | 250 | 290 | 400 | 200 | 23 | 17 | 145 | |

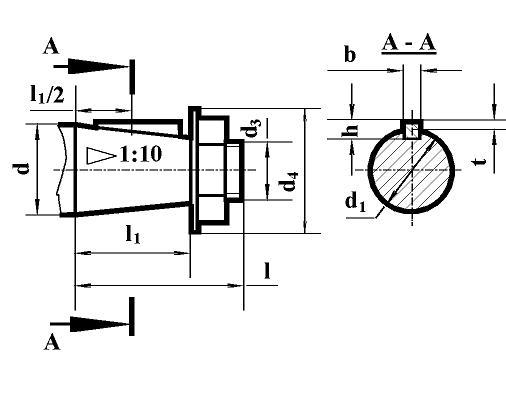

Розміри конічних кінців вхідних і вихідних валів редуктора РМ
| Редуктор | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
| РМ-350 | вхідний | 40 | 35.9 | М24х2 | 63 | 110 | 82 | 10 | 8 | 3 |

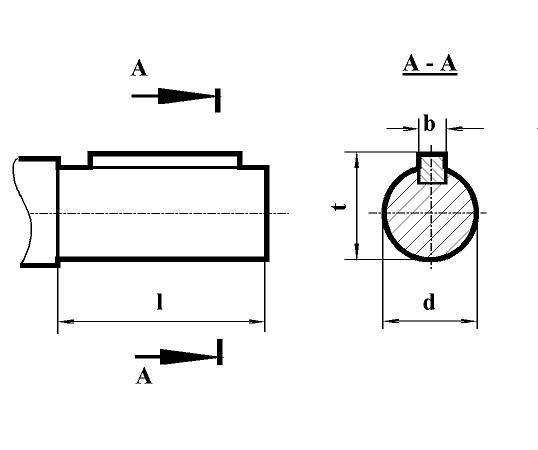

Розміри циліндричних кінців вхідних і вихідних валів редуктора РМ
| Редуктор | Вал | d2 | d1 | l | l1 | b | h | t |
| РМ-350 | вихідний | 55 m 6 | 65 | 268.5 | 82 | 16 | 60 | - |

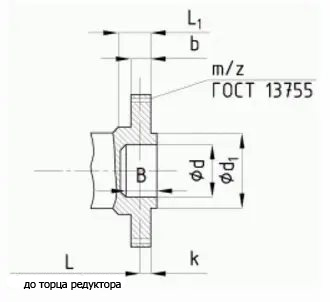

Приєднувальні розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора РМ-350
| Редуктора | Вал | m | z | b | L | L1 | k | B | d | d1 |
| РМ-350 | вихідний | 3 | 48 | 25 | 54.5 | 41 | 24.5 | 45 | 90 f 7 | 110 f 9 |

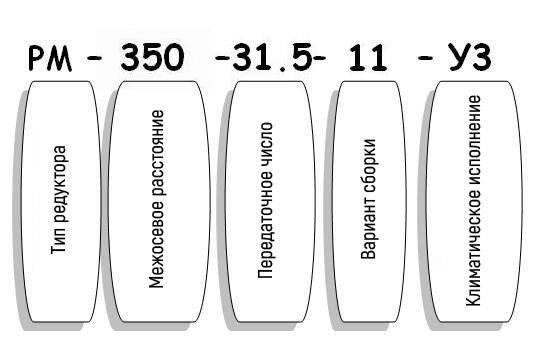

Усоловні позначення редуктора РМ-350-31.5
| Основні атрибути | |
|---|---|
| Виробник | Промпривод |
| Країна виробник | Україна |
| Стан | Новий |
| Користувальницькі характеристики | |
| Вага | 145 кг |
| Гарантія | 12 місяців |
| Діаметр осі валу | за узгодженням |
| Електродвигун | вітчизняний |
| КПД, не менше | 98 |
| Колір | синій, червоний, сірий |
| Кількість робочих ступенів | 2 |
| Матеріал виготовлення валів | сталь 45 і 40Х |
| Матеріал корпусу | Алюміній, Чавун |
| Міжосьова відстань | 350 мм мм |
| Передавальне число | 31.5 |
| Розташування валів редуктора | Горизонтальне |
| Термообробка зуб'їв | Да |
| Тип | Редуктор |
| Тип корпусу | Литий |
| Тип редуктора | Циліндричний |
| Тип робочого навантаження | Постійна, змінна, одного напрямку, реверсивна |
| Типи валів | конічний, циліндричний, у формі зубчастої муфти |
| Частота обертання вхідного валу | 1500 об./хв |
- Ціна: 28 250 ₴
