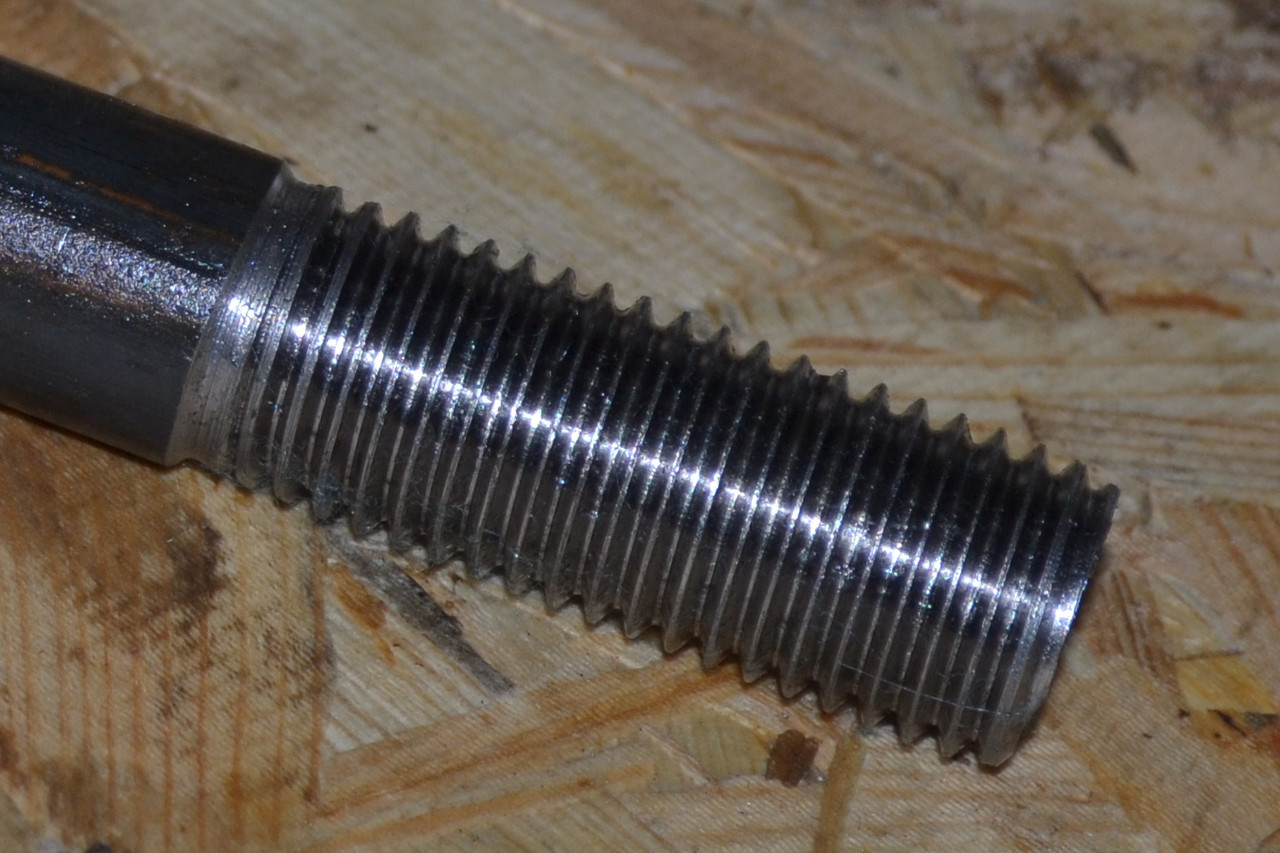

Шпилька М18 ГОСТ 22038-76, DIN 835 з загвинчуваним кінцем довжиною 2d
Сталеві шпильки, виготовлення яких регламентується ГОСТ 22038-76 (аналог DIN 835), мають довжину кінця, що загвинчується, рівну двом діаметрам стрижня. Залежно від виконання різьбова і нерізьбова частини можуть бути рівного діаметра (1) або гладка частина за величиною номінального діаметра менше різьблення (2).
Матеріал виготовлення: вуглецева або нержавіюча сталь. Купити шпильки можна без покриття, так і оцинковані. Крок різьблення на гвинтовому і гвинтовому кінцях може бути рівним або різним.
Технічні характеристики шпильки М18 ГОСТ 22038-76, DIN 835 (мм):
Крок різьби |
P |
великий |
2.5 |
дрібний |
1.5 |
||
Діаметр стрижня |
d |
18 |
|
Довжина загвинчуваного кінця |
e |
36 |
|
Довжина гайкового кінця |
b |
l≤120 |
42 |
125˂l≤200 |
48 |
||
l˃200 |
61 |
Таблиця теоретичної маси шпильки М18 ГОСТ 22038-76, DIN 835
Довжина шпильки (мм) |
Маса шпильки виконання 1, кг |
Маса шпильки виконання 2, кг |
35 |
120.5 |
117.3 |
38 |
125.8 |
122.3 |
40 |
129.1 |
125.6 |
42 |
132.4 |
128.9 |
45 |
137.7 |
133.9 |
48 |
142.3 |
138.8 |
50 |
146.3 |
142.1 |
55 |
154.9 |
150.4 |
60 |
164.9 |
158.6 |
65 |
174.9 |
166.9 |
70 |
184.9 |
175.2 |
75 |
191.9 |
183.4 |
80 |
204.9 |
191.7 |
85 |
214.9 |
200 |
90 |
224.8 |
208.2 |
95 |
234.8 |
216.5 |
100 |
244.8 |
224.8 |
105 |
254.8 |
233 |
110 |
264.8 |
241.3 |
115 |
274.8 |
249.5 |
120 |
284.8 |
257.8 |
130 |
304.8 |
274.3 |
140 |
324.7 |
290.9 |
150 |
344.7 |
307.4 |
160 |
362.6 |
323.9 |
170 |
382.6 |
340.4 |
180 |
402.6 |
357 |
190 |
422.5 |
373.5 |
200 |
442.5 |
390 |
220 |
482.5 |
423.1 |
Замовити шпильки з довжиною 2d ГОСТ 22038-76, DIN 835 можна на сайті компанії «Зевс» за низькою ціною.
Купуючи товар на нашому підприємстві, ви отримуєте ціни нижче за ринок на 3-10%. Доставка здійснюється по всій Україні одразу після внесення оплати. Вся продукція виготовляється відповідно до вимог ГОСТ, DIN, ISO. Ми виготовляємо кріплення за кресленнями замовника. У нашому каталозі представлений великий асортимент металовиробів з різними типорозмірами. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Гарантія якості виробу – 36 місяців із моменту придбання.
Основні | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Україна |
Тип шпильки | Різьбова |
Метрична різьба, М | 18 мм |
Матеріал шпильки | Сталь |
Гарантійний термін | 36 міс |
Стан | Новий |
Користувальницькі характеристики | |
Стандарт | ГОСТ 22038-76, DIN 835 |
- Ціна: від 240 ₴/кг
