Редуктори ЦТНД
Триступінчасті редуктори ЦТНД із зачепленням Новікова
Для перетворення механічних величин, що беруть участь у формуванні оптимального технологічного процесу, використовуються такі механізми, як редуктори, ціна на які варіюється в залежності від моделі, типорозміру та особливостей експлуатації пристрою. Одним із типів подібних механізмів є циліндричні редуктори загального та спеціалізованого призначення. Редуктори ЦТНД мають другий тип і використовуються у вугільній промисловості як елемент автоматизованої приводної системи з видобутку та переміщення даної сировини.
Головне завдання триступінчастого редуктора ЦТНД - змінити і передати наступним пристроям приводної системи значення механічних характеристик, таких як швидкість обертання валу (тихохідного щодо швидкохідного) і залежить від них моменту кручення. Циліндрична передача, що лежить в основі пристрою, дозволяє зменшити величину швидкості обертання, що приходить від двигуна, одночасно з цим збільшуючи момент кручення, що робить робочий процес раціональнішим і економічнішим.

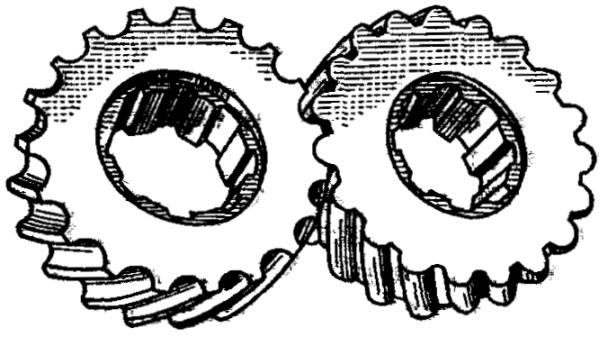

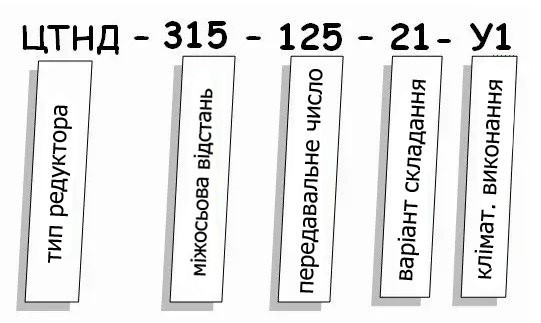

Відмінною рисою даних перетворювачів є застосування зачеплення Новікова, що відображено в абревіатурі механізму.
Переваги використання передачі Новікова
- Саме завдяки наявності такого типу зубчастої передачі редуктор може справлятися з великими навантаженнями, працюючи при солідних потужностях. Це знайшло застосування у вугільній промисловості, а саме у формуванні приводів елеваторів, живильників, контейнерів та інших машин.
- Цей тип передачі дозволяє зубцям коліс швидше працювати, що забезпечує швидкий вихід редуктора на робочі характеристики.
- Редуктори ЦТНД можуть проводитися широкому діапазоні передавальних чисел - від 63 до 160, що забезпечується наявність даної передачі.
- Перетворювачі з зачепленням Новікова схильні меншою мірою до перекосів зубчастих коліс.
Умови застосування редуктора
Характеристика |
Значення |
Тип навантаження |
Постійний, знакозмінни |
Можливе обертання валів |
В обидві сторони |
Частота обертання вхідного валу |
750 - 1500 об/хв |
Кліматичне виконання |
У, Т, УХЛ, О для категорії розміщення 1 - 4 за ГОСТ 15150-69 |
Розташування валів |
горизонтальне |
Можливі міжосьові відстані, мм |
315, 400, 500 |
Діапазон передавальних чисел |
63 - 160 |
Незважаючи на низку переваг, передача Новікова також має недолік, який не дозволяє застосовувати її повсюдно. Це висока точність, необхідна при створенні пристрою та його збиранні. Якщо ви маєте в своєму розпорядженні сили фахівців достатнього рівня, то редуктор серії ЦТНД стане для вас незамінним помічником у вирішенні будь-якого технологічного завдання.
Використовуйте можливість отримати детальну консультацію від менеджерів заводу «Зевс», щоб купити редуктор ЦНТД в Україні з оптимальними для вас параметрами. Наші досвідчені фахівці допоможуть вам визначитися з необхідним обладнанням, а також нададуть всю інформацію про особливості його використання, встановлення та застосування у різних умовах. У нас ви отримаєте:
- Ввічливе та компетентне спілкування.
- Всю необхідну документацію на товар, що купується.
- Можливість отримати замовлення у будь-якому приймальному пункті України у короткий термін.
- Гарантію, що триває з моменту придбання перетворювача чи комплектуючого устаткування.
- Знижки за необхідності купити редуктори оптом.
Конструкція редуктора ЦТНД
Габаритні і приєднувальні розміри
типи редуктора |
Awt |
Aw |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
ЦТНД-315 |
315 |
640 |
560 |
280 |
350 |
640 |
335 |
1110 |
680 |
130 |
243 |
365 |
26 |
6 |
ЦТНД-400 |
400 |
810 |
720 |
340 |
430 |
820 |
425 |
1385 |
860 |
170 |
307 |
455 |
33 |
8 |
ЦТНД-500 |
500 |
1015 |
915 |
400 |
490 |
985 |
500 |
1720 |
1080 |
215 |
340 |
517 |
33 |
8 |
Приєднувальні розміри вхідних і вихідних валів

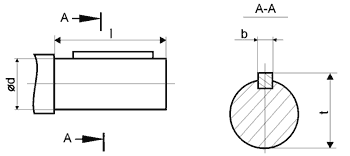

Циліндричний тип
Тип редуктора |
Вхідний вал |
Вихідний вал |
||||||
d |
I |
b |
t |
d |
I |
b |
t |
|
ЦТНД-315 |
32k6 |
58 |
10 |
35 |
110m6 |
165 |
28 |
116 |
ЦТНД-400 |
40k6 |
82 |
12 |
43 |
140m6 |
200 |
36 |
148 |
ЦТНД-500 |
50k6 |
82 |
14 |
53,5 |
160m6 |
240 |
40 |
169 |

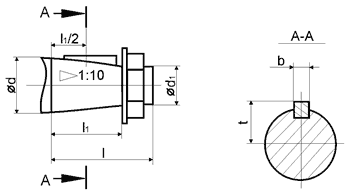

Конічний тип
Тип редуктора |
Швидкохідний вал |
Тихохідний вал |
||||||||||
d |
d1 |
I |
I1 |
b |
t |
d |
d1 |
I |
I1 |
b |
t |
|
ЦТНД-315 |
32 |
M20x1,5 |
80 |
58 |
6 |
17,5 |
120 |
M90x4 |
210 |
165 |
28 |
61,9 |
ЦТНД-400 |
40 |
M24x2 |
110 |
82 |
10 |
21 |
160 |
M125x4 |
300 |
240 |
36 |
82 |
ЦТНД-500 |
55 |
M36x3 |
110 |
82 |
14 |
29 |
180 |
M140x4 |
300 |
240 |
40 |
93 |
