Мотор-редуктор 3МП
Мотор-редуктор 3МП
У виробничих та промислових областях широко використовуються такі перетворювальні механізми, як редуктори. Однієї з різновидів даного пристрою є мотор-редуктор - перетворювач, що йде в комплекті з електричним двигуном. Яскравим представником серії вітчизняних пристроїв даного типу вважається мотор-редуктор 3МП.
Мотор-редуктор 3МП - це пристрій, засноване на планетарному зубчастому зчепленні. Головною функцією цього механізму є перетворювальна - редуктор знижує частоту обертання тихохідного валу щодо швидкохідного, одночасно з цим підвищуючи момент кручення. Всі перетворені величини передаються наступному елементу приводної системи, частиною якої даний редуктор може бути.
Особливості планетарних мотор-редукторів 3МП
- Мотор-редуктор 3МП відноситься до агрегатів, що поєднує під єдиним корпусом два пристрої: редуктор і електричний двигун. Така конструкція дозволяє найбільш раціонально використовувати механізм, адже всі складові компоненти в ній підібрані оптимальним чином.
- Пристрій не розраховано на використання тягових і вантажопідіймальних механізмах, проте, чудово справляється з завданнями іншого плану, тому носять назву загальнопромислових редукторів.

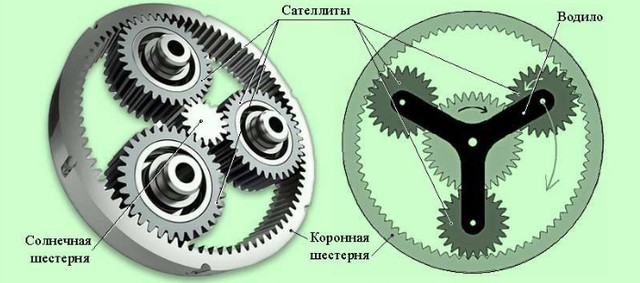

В основі роботи мотор-редуктор 3МП лежить планетарна передача, має такі особливості:
- Компактні розміри. Порівняно з редукторами подібної потужності планетарні механізми мають зменшені массогабариты, за рахунок чого можуть бути встановлені в обмеженому просторі.
- Високе значення ККД дозволяє використовувати редуктор в продуктивних технологічних процесах.
- Широкий діапазон передавальних чисел, які можна отримати, переподключая мотор-редуктор в приводний конструкції за різними схемами.
На виробництвах нерідко використовують вітчизняні мотор-редуктори 3МП, ціна на які залежить від типорозміру пристрою. У нас на сайті ви знайдете планетарні перетворювачі серії 3МП з наступними радіусами розташування сателітів: 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125.
Умови використання мотор-редуктор 3МП
Характеристика | Значення |
Тип навантаження | Постійна, змінна |
Напрямок обертання тихохідного валу | Односпрямоване або реверсивний |
Режим роботи | Тривала або з періодичними зупинками |
Кліматичне виконання | У, Т, категорія розміщення 2, 3 |
Температурний діапазон | -45 - +45°С |
Зовнішнє середовище | Неагресивна, вибухобезпечний, з вмістом непровідної пилу до 10 мг/м3 |
Умови використання редуктора визначаються по ГОСТ 15150-69 як відповідність кліматичного виконання У, або Т. В помірному кліматі мотор-редуктор може бути поміщений в категорії розміщення 3 і бути використаний на відкритому повітрі або в приміщенні при коливанні температури навколишнього середовища від -40 до +40 °С. При необхідності приміщення мотор-редутора 3МП в умови тропічного клімату слід дотримуватися категорії розміщення 2 і використовувати механізм всередині приміщення з невеликими температурними перепадами в діапазоні від -10 до +45 °С. Середовище, в якому проводитися робота пристрої, повинна бути нейтральною з вмістом непровідної пилу не більше 10 мг/м3.
Ми допоможемо вам підібрати необхідний промисловий редуктор з доставкою по Україні для оптимізації необхідного робочого процесу. Звертайтеся до менеджерів заводу «Зевс», і вони детально роз'яснять всі нюанси роботи та встановлення мотор-редуктор 3МП.
У нас ви можете придбати не тільки самі промислові перетворювачі, але і запчастини та комплектуючі до них. На всі товари надаємо гарантію якості, а також супроводжуємо їх необхідними документами.
«Зевса» ви зможете придбати мотор-редуктор 3МП без переплат. З нами зручно співпрацювати, адже:
- Ми підтримуємо високий рівень виробництва і відповідаємо за якість поставленого товару.
- Відправляємо замовлення по всій країні в самі короткі терміни.
- Здійснюємо гарантійне обслуговування редукторів, мотор-редукторів та іншого обладнання.
Конструкція і габаритні розміри мотор-редуктор 3МП

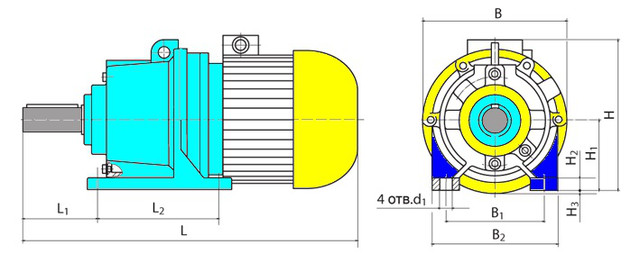

Габаритні і приєднувальні розміри мотор-редукторів 3МП (виконання - на лапах)
Позначення мотор-редуктора | Частота обертання вихідного валу, об/хв | L | B | H | L 1 | L 2 | B 1 | B 2 | H 1 | H 2 | H 3 | d1 |
Не більше | ||||||||||||
3МП-25 | 3,55…16 | 397 | 150 | 160 | 63 | 110 | 120 | 150 | 80 | 12 | 12 | |
18…90 | 417 | 160 | 171 | |||||||||
112…280 | 478 | 200 | 205 | 20 | ||||||||
3МП-31,5 | 3,55…16 | 460 | 190 | 215 | 86 | 130 | 155 | 190 | 100 | 15 | 15 | |
18…90 | 510 | 200 | 225 | |||||||||
112…280 | 590 | 250 | 247 | 25 | ||||||||
3МП-40 | 3,55…16 | 500 | 224 | 247 | 110 | 170 | 180 | 220 | 112 | 22 | 20 | |
18…90 | 625 | 250 | 247 | |||||||||
112…280 | 725 | 350 | 305 | 63 | ||||||||
3МП-50 | 3,55…16 | 637 | 270 | 295 | 145 | 210 | 220 | 266 | 132 | 22 | 22 | |
18…90 | 682 | 270 | 295 | |||||||||
112…280 | 925 | 350 | 360 | 43 | ||||||||
3МП-63 | 3,55…16 | 652 | 350 | 345 | 147 | 230 | 260 | 325 | 160 | 32 | 24 | |
18…90 | 741 | 350 | 345 | |||||||||
112…280 | 960 | 400 | 440 | |||||||||
3МП-80 | 3,55…16 | 810 | 380 | 400 | 175 | 325 | 320 | 380 | 200 | 40 | 35 | |
18…90 | 915 | 380 | 420 | |||||||||
112…280 | 1240 | 550 | 510 | 75 | ||||||||
3МП-100 | 3,55…16 | 850 | 415 | 420 | 200 | 340 | 340 | 415 | 235 | 40 | 35 | |
18…90 | 1080 | 415 | 485 | |||||||||
112…280 | 1305 | 550 | 570 | 40 | ||||||||
3МП-125 | 3,55…16 | 1070 | 500 | 540 | 270 | 380 | 400 | 500 | 275 | 50 | 42 | |
18…90 | 1360 | 535 | 570 | |||||||||
112…280 | 1415 | 590 | 630 | 20 |

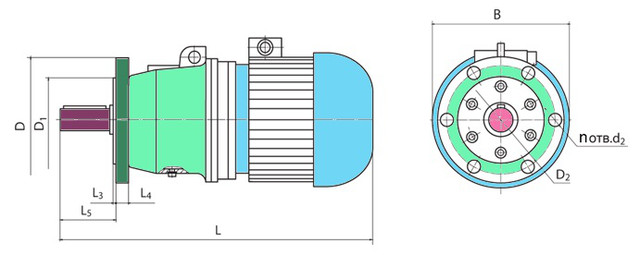

Габаритні і приєднувальні розміри мотор-редукторів 3МП (виконання - на фланці)
Позначення мотор-редуктора | Частота обертання вихідного валу, об/хв | L | B | L 3 | L 4 | L 5 | D | D 1 | D 2 | d 2 | n |
Не більше | |||||||||||
3МП-25 | 3,55…16 | 397 | 150 | 4 | 10 | 50 | 155 | 110 | 130 | 12 | 4 |
18…90 | 417 | 160 | |||||||||
112…280 | 478 | 200 | |||||||||
3МП-31,5 | 3,55…16 | 460 | 190 | 5 | 12 | 68 | 180 | 130 | 155 | 12 | 6 |
18…90 | 510 | 200 | |||||||||
112…280 | 590 | 250 | |||||||||
3МП-40 | 3,55…16 | 500 | 224 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
18…90 | 625 | 250 | |||||||||
112…280 | 725 | 350 | |||||||||
3МП-50 | 3,55…16 | 637 | 270 | 8 | 18 | 124 | 250 | 180 | 215 | 17 | 6 |
18…90 | 682 | 270 | |||||||||
112…280 | 925 | 350 | |||||||||
3МП-63 | 3,55…16 | 652 | 350 | 8 | 20 | 124 | 300 | 230 | 265 | 19 | 6 |
18…90 | 741 | 350 | |||||||||
112…280 | 960 | 400 | |||||||||
3МП-80 | 3,55…16 | 810 | 400 | 10 | 22 | 152 | 400 | 320 | 350 | 22 | 6 |
18…90 | 915 | 400 | |||||||||
112…280 | 1240 | 550 | |||||||||
3МП-100 | 3,55…16 | 850 | 500 | 14 | 28 | 180 | 500 | 400 | 450 | 22 | 8 |
18…90 | 1080 | 500 | |||||||||
112…280 | 1305 | 550 | |||||||||
3МП-125 | 3,55…16 | 1070 | 600 | 18 | 35 | 245 | 600 | 480 | 540 | 26 | 8 |
18…90 | 1360 | 600 | |||||||||
112…280 | 1415 | 600 |

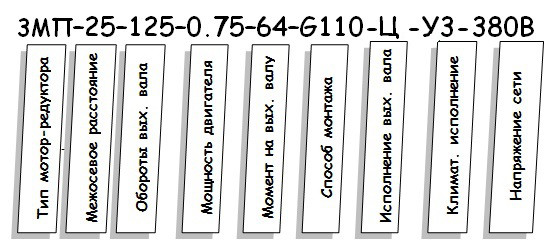

Приклад умовного позначення
\
